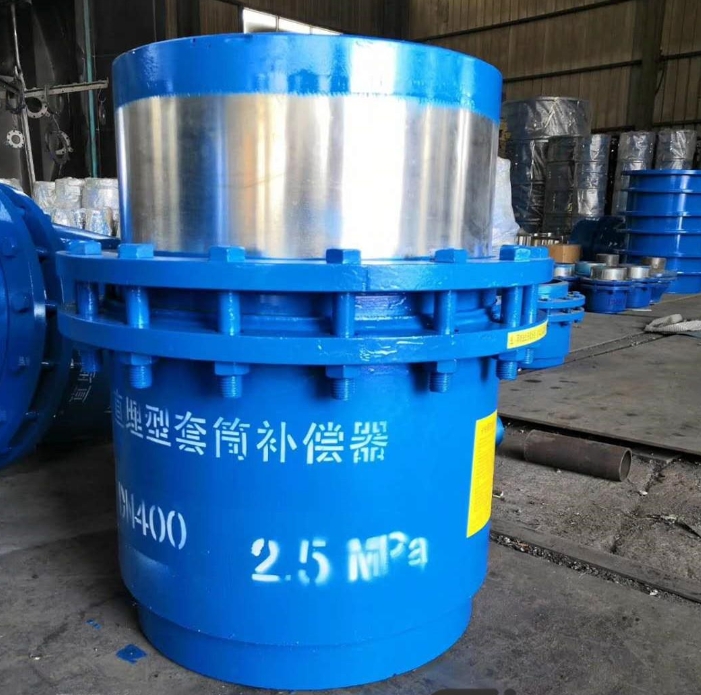

傳統管道中使用的套筒補償器具有的實用性是什么
套筒補償器是熱力管道中常用的一種補償器設備,眾所周知,加熱蒸汽管的設計,安裝和使用需要著重考慮管道的熱膨脹和產生的熱推力。傳統管道中使用的方形補償器(或方形膨脹節)由于安裝位置有限逐漸由套筒式補償器替換。它有尺寸小,熱補償能力大,熱水阻力小等*的經濟優勢。
套筒補償器原理
套筒補償器適用于工作壓力0-0 2.5MPa,熱網管道工作溫度-40-400℃,一般為8 - 10年無泄漏,結構如下圖所示
套筒式補償器分為兩部分,即外套管和內套管,內殼體由填充物密封和密封。 _填料采用柔性石墨,溫度范圍寬(-190-1600°C),韌性好,彈性高,密封性能好,自潤滑性能好,摩擦系數低(一般=μ0.12.~0 15)等優點,因此GSJ套筒補償器具有實用性。
套筒補償器的結構告訴我們,熱管的熱膨脹通過內套筒AD在外套筒內的軸向運動來補償,以補償吸收。為了使其既不泄漏也不能正常工作,要求補償器與加熱網絡中的管道同心。為此目的,外套筒的一側應制成固定端,并且內套筒的一側應具有可靠的導向座,以確保其在操作期間能夠保持同心的自由滑動膨脹和收縮。
為了實現同心度,單節固定支架應固定在補償器外套的BC部分上,軸向滑動支架和固定支架不應太長,一般設計在lm內。我們在設計時需要0.7米。在實際結構中,將內套筒外側約5cm,這樣可以保證內套筒在工作時有足夠的膨脹空間,也可以作為引導支撐,保證同心度。
另外,在熱網設計中,內套管應為介質端部的流動,伸縮側管的高程應略高于固定側管的高程,以便水可以管道啟動和停止時排空。
在加熱網絡中,可以使用套筒補償器,只要它僅補償吸收軸向位移即可。使用補償器的經濟可靠的線性距離應在40m以內,即線性40m管道的軸向膨脹應予以補償。
