性能特点Q?/p>

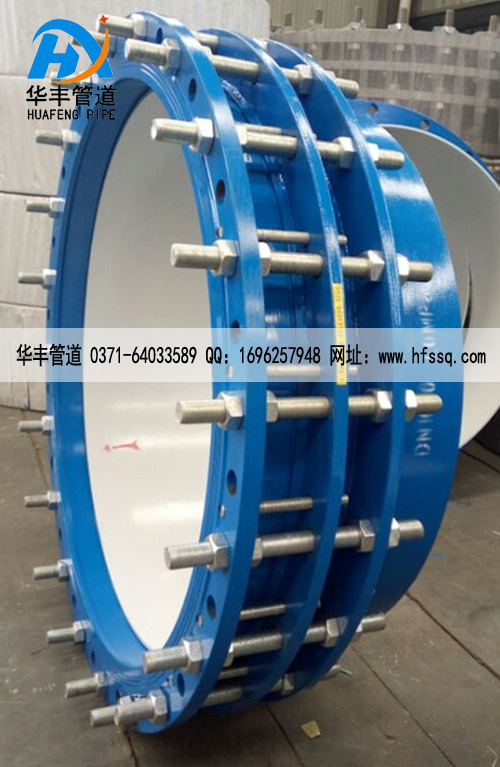

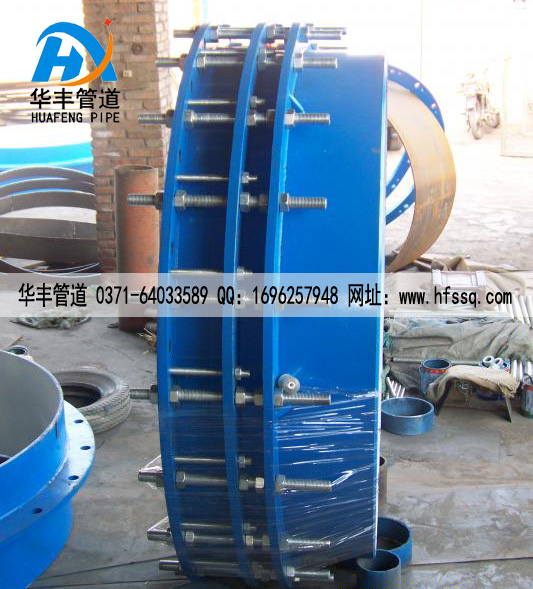

VSSJAFC(CC2F)型可拆式单法兰松套传力接头是在法兰松套补偿接头的基础上增设法兰短及传力螺杆而成Q次cd的补偿接头与村֥补偿接头和松套限位补偿接头不同的是它的补偉K是指在安装及拆卸q程中的调节量，一旦将所有的螺母拧紧Q它是刚性连接的Q可以传递u心力Q从而保护阀门、܇{设备?nbsp;
适用范围
VSSJAFC(CC2F)型可拆式单法兰松套传力接头适用于输送v水、E水、冷热水、饮用水、生zL水、原沏V燃沏V润滑a、成品a、空气、煤气、温度不高于250度的蒸汽和颗_粉状等介质?/p>
安装要说明：
可拆式单法兰村֥传力接头适用于两边均与法兰连接的\中，安装时调节品两端与法兰的安装长度，对角依次均匀拧紧压盖螺栓Q其成Z个整体，q有一定的位移量，方便安装l修ӞҎ现场寸q行调整。在工作时可以把轴向推力传递至正个道?nbsp;
可拆式单法兰村֥传力接头的材质：主要有Q235钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号?/p>
如需原图误pd丰在U客?/p>
可拆式单法兰村֥传力接头材料?/p>
| | | |
| | | QT400-15、Q235A、ZG230-450?0 |
| | | |
| | | QT400-15、Q235A、ZG230-450?0 |
| | | |
| | | |
| | | |
公称通径DN | 子外径
Dw | 外Ş寸 | ??q????/p> |
L | △L | 0.6MPa | 1.0MPa |
D | D1 | n-Th | b | D | D1 | n-Th | b |
65 | 76 | 200 | 40 | 160 | 130 | 4-M12 | 16 | 185 | 145 | 4-M16 | 20 |
80 | 89 | 190 | 150 | 4-M16 | 18 | 200 | 160 | 8-M16 | 22 |
100 | 114 | 210 | 170 | 220 | 180 | 24 |
125 | 140 | 240 | 200 | 8-M16 | 20 | 250 | 210 | 26 |
150 | 168 | 265 | 225 | 285 | 240 | 8-M20 |
200 | 219 | 320 | 280 | 22 | 340 | 295 | 28 |
250 | 273 | 375 | 335 | 12-M16 | 24 | 395 | 350 | 12-M20 |
300 | 325 | 220 | 50 | 440 | 395 | 12-M20 | 24 | 445 | 400 | 12-M20 | 28 |
350 | 377 | 490 | 445 | 26 | 505 | 460 | 16-M20 | 30 |
400 | 426 | 540 | 495 | 16-M20 | 28 | 565 | 515 | 16-M24 | 32 |
450 | 480 | 595 | 550 | 615 | 565 | 20-M24 | 32 |
500 | 530 | 645 | 600 | 20-M20 | 30 | 670 | 620 | 34 |
600 | 630 | 240 | 755 | 705 | 20-M24 | 780 | 725 | 20-M27 | 36 |
700 | 720 | 860 | 810 | 24-M24 | 32 | 895 | 840 | 24-M27 | 40 |
800 | 820 | 350 | 60 | 975 | 920 | 24-M27 | 34 | 1015 | 950 | 24-M30 | 44 |
900 | 920 | 1075 | 1020 | 24-M27 | 36 | 1115 | 1050 | 28-M30 | 46 |
1000 | 1020 | 1175 | 1120 | 28-M27 | 1230 | 1160 | 28-M33 | 50 |
1200 | 1220 | 370 | 1405 | 1340 | 32-M30 | 40 | 1455 | 1380 | 32-M36 | 56 |
1400 | 1420 | 1630 | 1560 | 36-M33 | 44 | 1675 | 1590 | 36-M39 | 62 |
1600 | 1620 | 380 | 1830 | 1760 | 40-M33 | 48 | 1915 | 1820 | 40-M4 | 68 |
1800 | 1820 | 2045 | 1970 | 44-M36 | 50 | 2115 | 2020 | 44-M45 | 70 |
2000 | 2020 | 400 | 2265 | 2180 | 48-M39 | 54 | 2325 | 2230 | 48-M45 | 74 |
2200 | 2220 | 2475 | 2390 | 52-M39 | 60 | 2550 | 2440 | 52-M52 | 80 |
2400 | 2420 | 2685 | 2600 | 56-M39 | 62 | 2760 | 2650 | 56-M52 | 82 |
2600 | 2620 | 450 | 80 | 2905 | 2810 | 60-M45 | 64 | 2960 | 2850 | 60-M52 | 88 |
2800 | 2820 | 3115 | 3020 | 64-M45 | 68 | 3480 | 3070 | 64-M52 | 94 |
3000 | 3020 | 3315 | 3220 | 68-M45 | 70 | 3405 | 3290 | 68-M56 | 100 |
3200 | 3220 | 3525 | 3430 | 72-M45 | 76 | | | | |
