产品概述
型号QDN600-DN4000Q压力?.25MPa-0.6MPa?nbsp;
q接方式Q?、法兰连接式 2、接连接式
轴向补偿量：(x)60mm-300mm?/p>
BZYP型直压力^衡补偿器的两端各有一个工作LU管Q中间有一个^衡LU管Q膨胀节通过受力构gQ大拉杆或舌）来承受内压推力。因此管pd需中间固定支架。此c膨胀节只能吸收u向位UR?/p>
安装使用注意事项
1、此c膨胀节一般应用在架空的直U上Q水q_装?/p>
2、膨胀节安装完毕后Q所有的拉杆需拆除?/p>
3、ؓ(f)减少膨胀节对支的弹性反力，在安装前可对此类膨胀节进行预拉或预压Q可通过调整其上的小拉杆实现Q?/p>
用?br/>
BZYP型直压力^衡补偿器的两端各有一个工作LU管Q中间有一个^衡LU管Q膨胀节通过受力构gQ大拉杆或舌）来承受内压推力。因此管pd需中间固定支架。此c膨胀节只能吸收u向位UR?/p>
设计压力Pd=0.25MPa(2.5Kgf/cm2)、Pd=0.6MPa(6Kgf/cm2) 疲劳寿命【N?1000ơ 设计温度t=20?/span>
如需原图误pd丰在U客?/p>

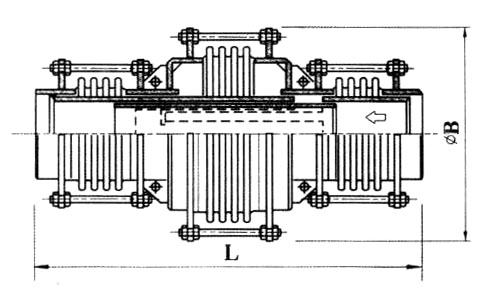

公称通径 | LL?/div> | n1/n2 | 压力{Mpa | 径向外Ş*大尺?/div> | 压力对应的品长度Lmm |
DN | n1大管波数 | 0.25 | 0.6 | mm | 接管Ⅰ型 | 法兰F?/div> |
mm | m | n2管波数 | 轴向补偿量mm/轴向钢度N/mm | 0.2MPa | 0.6MPa | 0.25MPa | 0.6MPa | 0.25MPa | 0.6MPa |
600 | 12 | 4--8 | 82/1050 | 53/4410 | 1173 | 1220 | 2000 | 2250 | 2024 | 2274 |
18 | 6--12 | 123/700 | 80/2940 | 2300 | 2600 | 2324 | 2624 |
24 | 8--16 | 165/525 | 106/2200 | 2700 | 2950 | 2724 | 2974 |
700 | 12 | 4--8 | 82-/1347 | 54/4945 | 1331 | 1365 | 2000 | 2250 | 2024 | 2274 |
18 | 6--12 | 123/898 | 80/3297 | 2300 | 2600 | 2324 | 2624 |
24 | 8--16 | 163/674 | 108/2473 | 2700 | 2950 | 2724 | 2974 |
800 | 12 | 4--8 | 98/1003 | 45/7228 | 1474 | 1520 | 2000 | 2250 | 2024 | 2274 |
18 | 6--12 | 146/668 | 68/4819 | 2300 | 2600 | 2324 | 2624 |
24 | 8--16 | 195/501 | 90/3614 | 2700 | 2950 | 2724 | 2974 |
900 | 12 | 4--8 | 106/1075 | 55/4628 | 1634 | 1670 | 2000 | 2250 | 2024 | 2274 |
18 | 6--12 | 159/716 | 83/3085 | 2300 | 2600 | 2324 | 2624 |
24 | 8--16 | 212/537 | 110/2314 | 2700 | 2950 | 2724 | 2974 |
1000 | 12 | 4--8 | 108/1136 | 54/5042 | 1808 | 1840 | 2000 | 2250 | 2024 | 2274 |
18 | 6--12 | 162/758 | 82/3362 | 2300 | 2600 | 2324 | 2624 |
24 | 8--16 | 215/568 | 108/2521 | 2700 | 2950 | 2724 | 2974 |
1100 | 12 | 4--8 | 102/1404 | 67/3880 | 2016 | 1986 | 2100 | 2440 | 2124 | 2464 |
18 | 6--12 | 154/936 | 100/2990 | 2450 | 2750 | 2474 | 2774 |
24 | 8--16 | 205/702 | 124/1940 | 2900 | 3110 | 2924 | 3134 |
1200 | 12 | 4--8 | 110/1246 | 60/5062 | 2170 | 2130 | 2100 | 2440 | 2124 | 2464 |
18 | 6--12 | 165/831 | 89/3375 | 2450 | 2750 | 2474 | 2774 |
24 | 8--16 | 220/623 | 120/2531 | 2900 | 3110 | 2924 | 3134 |
1300 | 12 | 4--8 | 116/1237 | 68/5475 | 2316 | 2266 | 2100 | 2450 | 2124 | 2474 |
18 | 6--12 | 174/824 | 102/3650 | 2450 | 2840 | 2474 | 2864 |
24 | 8--16 | 232/618 | 136/2738 | 2900 | 3230 | 2924 | 3254 |
1400 | 12 | 4--8 | 115/1295 | 68/5722 | 2430 | 2380 | 2100 | 2460 | 2124 | 2484 |
18 | 6--12 | 172/863 | 102/3815 | 2450 | 2850 | 2474 | 2874 |
24 | 8--16 | 230/647 | 136/2861 | 2900 | 3240 | 2924 | 3264 |
1500 | 12 | 4--8 | 105/1772 | 46/8595 | 2576 | 2530 | 2100 | 2460 | 2124 | 2484 |
18 | 6--12 | 158/1182 | 69/5730 | 2450 | 2850 | 2474 | 2874 |
24 | 8--16 | 211/886 | 92/4298 | 2900 | 3240 | 2924 | 3264 |
1600 | 12 | 4--8 | 103/1852 | 72/4878 | 2740 | 2688 | 2100 | 2660 | 2324 | 2684 |
18 | 6--12 | 154/1235 | 108/3252 | 2450 | 3060 | 2724 | 3084 |
24 | 8--16 |
| 44/2439 | 2900 | 3450 |
| 3474 |
1700 | 12 | 4--8 | 111/1881 | 71/6363 | 2920 | 2868 | 2300 | 2660 | 2324 | 2684 |
18 | 6--12 | 166/1254 | 106/4242 | 2700 | 3060 | 2724 | 3084 |
24 | 8--16 |
| 142/3181 |
| 3450 |
| 3474 |
1800 | 12 | 4--8 | 104/2168 | 70/6150 | 3040 | 2968 | 2300 | 2660 | 2324 | 2684 |
18 | 6--12 | 156/1445 | 105/4100 | 2700 | 3060 | 2724 | 3084 |
24 | 8--16 |
| 140/3075 |
| 3450 |
| 3474 |
1900 | 12 | 4--8 | 108/2190 | 90/4605 | 3180 | 3128 | 2300 | 2600 | 2324 | 2684 |
18 | 6--12 | 160/1460 | 135/3070 | 2700 | 3060 | 2724 | 3084 |
24 | 8--16 |
| 180/2302 |
| 3450 |
| 3474 |
2000 | 12 | 4--8 | 121/2022 | 79/7088 | 3340 | 3288 | 2450 | 2660 | 2474 | 2684 |
18 | 6--12 | 182/1348 | 119/4725 | 2950 | 3060 | 2974 | 3084 |
24 | 8--16 |
| 158/3544 |
| 3450 |
| 3474
|
